Vorderansicht

A: Vorlagenabdeckung

Öffnen Sie diese Abdeckung, um ein Originaldokument auf die Auflage zu legen.

B: Walze

Legen Sie das Originaldokument auf die Auflagefläche. Heben Sie beim Austauschen von Tintenbehältern das Scanner-Gerät zum Öffnen an, in dem die Auflagefläche enthalten ist.

C: Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen. Das Fach wird vom Papierausgabefach geöffnet, bevor der Druckvorgang gestartet wird.

Drücken Sie beim Schließen vorsichtig in Richtung des Druckers.

• Bedienfeld

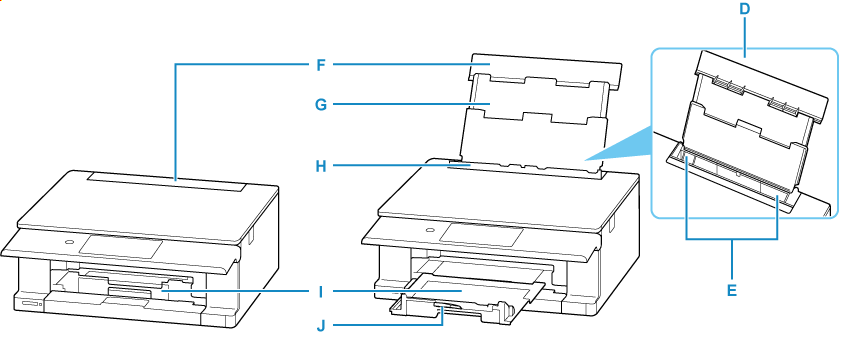

D: Hinteres Fach

Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.

• Einlegen von Fotopapier/Normalpapier in das hintere Fach
• Einlegen von Umschlägen in das hintere Fach

E: Papierführungen

Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen.

F: Abdeckung des hinteren Fachs

Öffnen Sie sie, um Papier in das hintere Fach einzulegen.

G: Papierstütze

Wird herausgezogen, um Papier in das hintere Fach einzulegen.

H: Abdeckung für den Einzugsschacht

Die Abdeckung verhindert, dass Gegenstände in den Einzugsschacht gelangen.

Öffnen Sie diese, um die Papierführungen zu verschieben. Vor dem Drucken muss sie wieder geschlossen werden.

I: Papierausgabefach

Hier wird das bedruckte Papier ausgegeben. Ziehen Sie es vor dem Druckvorgang heraus.

J: Papierausgabestütze

Wird geöffnet, um das ausgegebene Papier abzustützen.

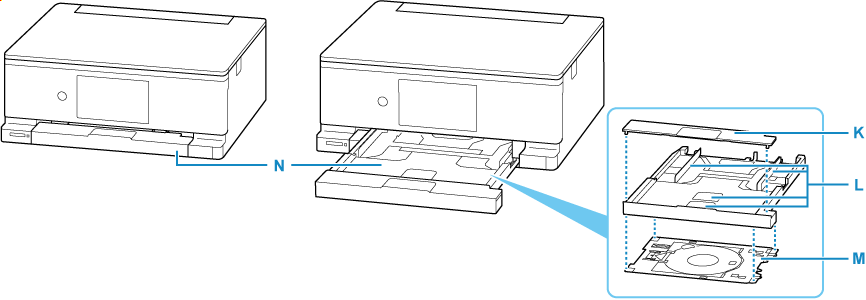

K: Kassettenabdeckung

Abnehmen, um Papier in die Kassette einzulegen.

L: Papierführungen

Stellen Sie die Papierführungen so ein, dass sie auf der rechten/linken/vorderen Seite eng am Papierstapel anliegen.

M: Multifunktionsfach

Verwenden Sie es beim Drucken auf bedruckbare Datenträger usw. verwendet. Bewahren Sie es hinter der Kassette auf, wenn es nicht verwendet wird.

• Abnehmen/Anbringen des Multifunktionsfachs

N: Kassette

Legen Sie Normalpapier im Format A4, B5, A5 oder Letter in die Kassette ein, und setzen Sie sie in den Drucker ein.

• Einlegen von Normalpapier in die Kassette

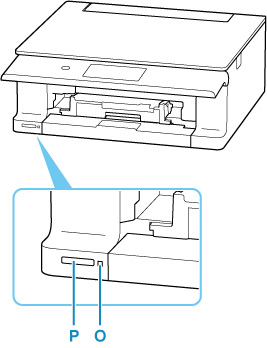

O: Zugriff (Access)-Anzeige

Die Zugriffsanzeige zeigt durch Leuchten oder Blinken den Status der Speicherkarte an.

• Einsetzen der Speicherkarte

P: Kartensteckplatz

Steckplatz für das Einsetzen einer Speicherkarte.

• Vor dem Einsetzen der Speicherkarte
